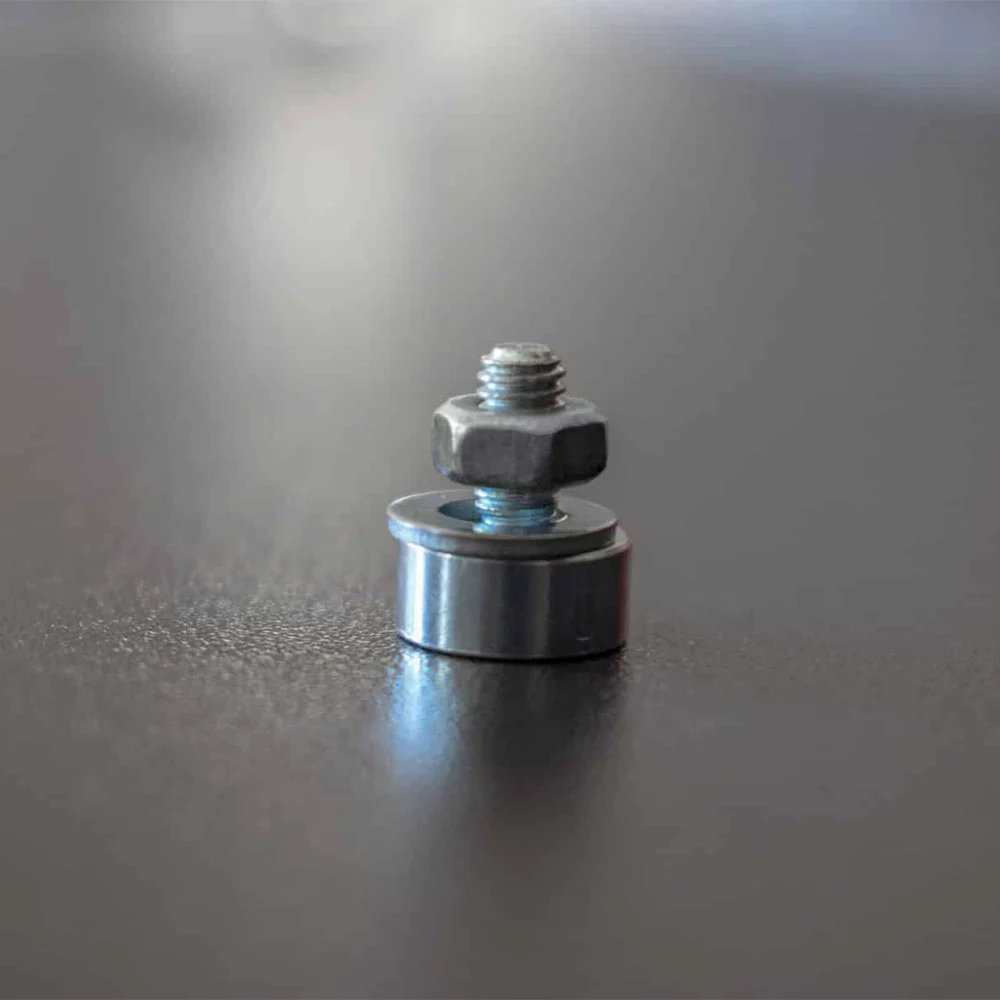

Magnetický úchyt – pozinkovaný + matice a podložka k instalaci modulů

Montáž

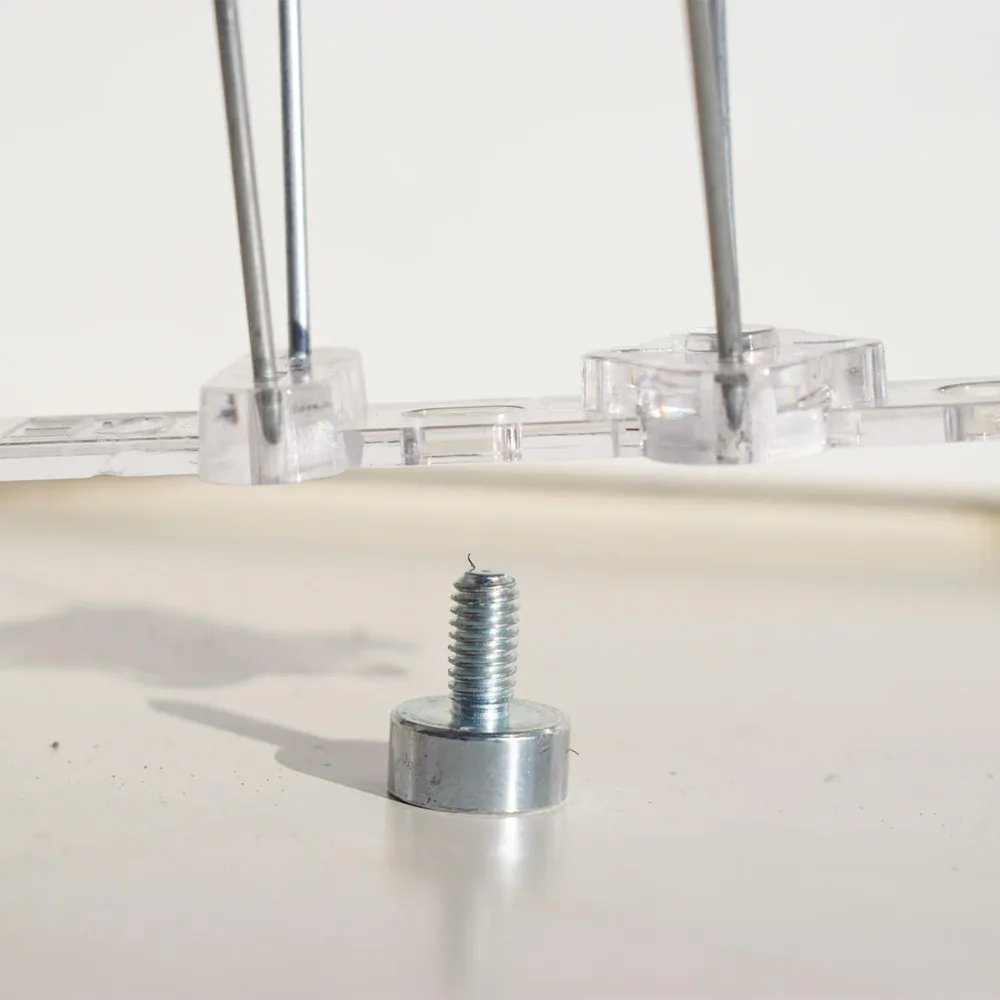

1. Magnety jednoduše vložíte nebo našroubujete závitovým čepem do předpřipravené dírky v podstavě ze spodní strany.
2. Následně na čep položíte podložku a došroubujete matici. Magnety stačí rozložit na podstavě 3x – na obou koncích a ve středu podstavy.
3. Když máte na podstavě připevněny všechny magnety, jednoduše je položíte na parapet.

V případě, že byste měli zájem o instalaci našimi pracovníky, neváhejte nás kontaktovat e-mailem info@aderyn.cz případně telefonicky na: +421910917799.

Technické parametry

Magnetický úchyt:

Tvar: magnet se závitovým čepem
Rozměry: Ø 10 mm, Výška 4,5/12,5 mm
Tolerance: ± 0,1 mm
Hmotnost: 3,1 g
Povrch: pozinkovaný (Zn)
Magnetizace: N42
Magnetická síla: 3 kg
Max. pracovní teplota: 80 °C
Materiál: NdFeB
Závit: M4
Barva: Stříbrná
Průměr: 10 mm
Výška: 4 mm

Šestihranná matice:

Průměr d (mm): M4
Rozměr pro klíč s, v (mm): 7
Výška k, m, s (mm): 3,2
Typ závitu: metrický
Tvar hlavy: šestihran
Materiál: ocel
Třída pevnosti: 8
Povrchová úprava: zinek bílý
Stoupání závitu: 0,70
Šířka e (mm): 7,66

Popis

Pozinkovaný magnetický úchyt slouží pro snadnou instalaci modulů na parapet. Výhodou magnetických úchytů oproti lepení je možné odinstalování v případě potřeby čištění parapetu.

Jeden úchyt udrží až 3kg, proto se nemusíte bát odfouknutí nebo odpadnutí, jelikož jsou připevňované moduly lehké. Magnety modul udrží, ale stále máte možnost odstranění.

Celý produkt obsahuje magnetický úchyt, včetně matice a podložky.
